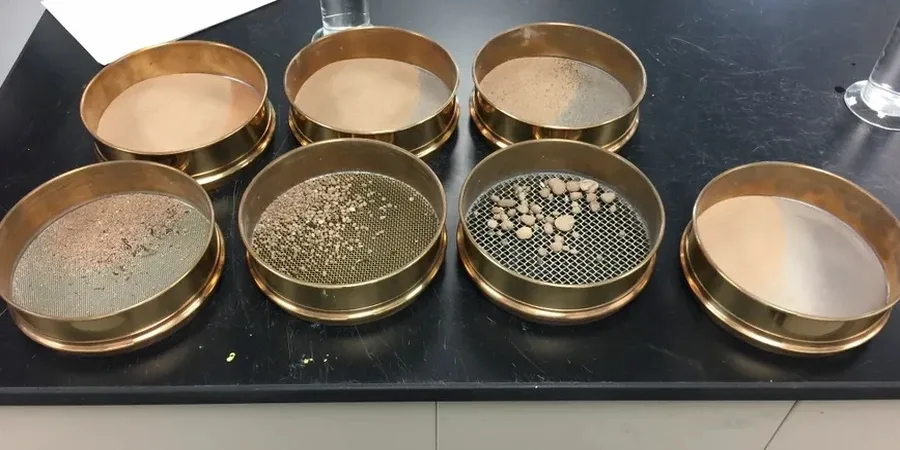

O crescimento de Ponta Grossa como polo logístico e industrial dos Campos Gerais trouxe uma demanda intensa por obras de infraestrutura e conjuntos habitacionais sobre terrenos que, à primeira vista, parecem homogêneos. Quem trabalha com fundações na cidade sabe que o solo local reserva surpresas: camadas de silte argiloso intercaladas com areias finas, herança da Formação Furnas e dos processos erosivos que esculpiram as escarpas da região. Nosso laboratório de mecânica dos solos executa a análise granulométrica combinando peneiramento e ensaio de sedimentação com hidrômetro, seguindo rigorosamente as diretrizes da ABNT NBR 7181:2016. Antes de cravar uma estaca ou dimensionar um radier, é indispensável saber com precisão a curva granulométrica do material: ela define permeabilidade, compacidade e suscetibilidade à erosão. Complementamos essa caracterização com os limites de Atterberg quando a fração fina é significativa, e frequentemente associamos o ensaio ao ensaio CPT para perfis estratigráficos contínuos em terrenos com variação lateral abrupta, comum nos bairros que avançam sobre as encostas do rio Tibagi.
O peneiramento fino por lavagem revela a real fração de finos que o tato não detecta: em Ponta Grossa, a diferença entre o olho e o hidrômetro costuma superar 15%.
Como trabalhamos
Contexto geotécnico local
O erro clássico que vemos em Ponta Grossa é a construtora confiar apenas no peneiramento grosso, sem o ensaio de sedimentação, e classificar um silte argiloso como areia siltosa. A diferença não é semântica: um solo com 40% de fração argila tem potencial de expansão e retração que um radier mal dimensionado não suporta. Já acompanhamos casos de fissuração em conjuntos habitacionais no bairro de Uvaranas onde a análise granulométrica completa, realizada posteriormente, revelou a presença de argilas expansivas da Formação Ponta Grossa — material que exige soluções de fundação profunda ou substituição de subleito. Outro cenário crítico ocorre em obras de drenagem: uma areia fina mal graduada, sem finos plásticos, pode entrar em erosão interna (piping) sob gradientes hidráulicos elevados. A curva granulométrica completa, com o ramo fino bem definido pelo hidrômetro, é a única ferramenta que permite aplicar critérios de filtro como os de Terzaghi ou Sherard com segurança. Sem ela, o projetista está literalmente trabalhando no escuro.
Normas técnicas vigentes
ABNT NBR 7181:2016 — Solo: Análise granulométrica, ABNT NBR 6502:2022 — Rochas e solos: Terminologia, ABNT NBR 6457:2016 — Amostras de solo: Preparação para ensaios de compactação e caracterização, DNIT 412/2019 — Pavimentação: Análise granulométrica de solos
Serviços técnicos vinculados
Limites de Atterberg e classificação completa SUCS
Quando a fração fina ultrapassa 12%, determinamos o limite de liquidez e de plasticidade conforme ABNT NBR 6459 e NBR 7180. Com a curva granulométrica e os índices de consistência, classificamos o solo pelo sistema unificado SUCS, essencial para correlacionar com parâmetros de resistência e compressibilidade.
Ensaio de permeabilidade em laboratório
A distribuição granulométrica permite estimar a condutividade hidráulica por fórmulas como Hazen ou Kozeny-Carman, mas em projetos de rebaixamento de lençol ou barragens de terra executamos o ensaio direto em permeâmetro de carga constante ou variável, fornecendo o coeficiente k real para a modelagem de fluxo.
Parâmetros típicos
Perguntas comuns
Qual a diferença entre peneiramento simples e análise granulométrica completa?
O peneiramento simples vai até a peneira de abertura 0,075 mm (nº 200) e classifica apenas a fração grossa do solo. A análise granulométrica completa inclui a etapa de sedimentação com hidrômetro, que mede os diâmetros equivalentes das partículas finas (silte e argila) até cerca de 0,001 mm. Em Ponta Grossa, muitos solos residuais de arenito têm mais de 20% de finos, então o peneiramento sozinho não basta: sem o hidrômetro você perde informação crítica sobre a plasticidade e a erodibilidade do material.
Quanto custa uma análise granulométrica completa em Ponta Grossa?
O valor de referência para a análise granulométrica completa (peneiramento fino por lavagem + sedimentação com hidrômetro) fica em torno de $100.000, considerando a preparação da amostra conforme ABNT NBR 6457 e a emissão do relatório técnico com curva granulométrica e tabela de percentuais retidos e passantes. Se houver necessidade de ensaios complementares como limites de Atterberg ou ensaio de compactação no mesmo material, o custo total é ajustado caso a caso.
Que quantidade de solo preciso enviar para o laboratório?
Para uma análise granulométrica completa, solicitamos no mínimo 1 kg de amostra seca para solos finos e até 5 kg quando há predomínio de pedregulho. A amostra deve ser representativa e acondicionada em saco plástico lacrado, identificada com a profundidade de coleta. Nosso laboratório em Ponta Grossa fornece instruções de amostragem específicas conforme o tipo de solo e a finalidade do ensaio.
O ensaio granulométrico identifica argilas expansivas?
A curva granulométrica sozinha não identifica argilominerais expansivos, mas fornece o primeiro alerta: quando a fração argila (diâmetro menor que 0,002 mm) ultrapassa 30% e o limite de plasticidade é elevado, a suspeita de expansão é alta. Para confirmar, recomendamos complementar com o ensaio de expansão livre em edômetro ou a difração de raios-X para identificação mineralógica. Em Ponta Grossa, os folhelhos da Formação Ponta Grossa podem conter interestratificados expansivos que exigem essa verificação.
