A NBR 7185:2016 estabelece o procedimento para determinação da massa específica aparente in situ pelo método do frasco de areia, um ensaio que executamos rotineiramente nas obras de Ponta Grossa. A cidade, situada sobre o Segundo Planalto Paranaense e apoiada em extensos derrames da Formação Serra Geral, apresenta solos residuais siltosos e argilosos cujo comportamento mecânico depende diretamente do grau de compactação alcançado em campo. O controle geométrico e executivo de aterros, subleitos e camadas de base exige que cada lote liberado atenda ao Grau de Compactação mínimo especificado em projeto, e o cone de areia continua sendo o método direto mais confiável para essa verificação, especialmente quando o solo local possui fração fina expressiva que inviabiliza leituras nucleares com a precisão necessária. Para projetos de pavimentação no Distrito Industrial ou loteamentos nos Campos Gerais, complementamos o ensaio com o CBR viário ainda na fase de terraplenagem.
Um Grau de Compactação de 100% no ensaio de cone de areia não é meta, é exigência mínima: cada ponto reprovado em Ponta Grossa representa um risco de recalque diferencial que se manifesta já nas primeiras chuvas de verão.
Como trabalhamos
Contexto geotécnico local
O crescimento de Ponta Grossa a partir do eixo ferroviário no final do século XIX gerou um núcleo urbano denso sobre terrenos que, em grande parte, eram várzeas aterradas ou encostas suavizadas com cortes e aterros não controlados. Quando uma sondagem revela aterro antigo com espessura superior a dois metros, o risco de recalques por colapso ou adensamento secundário passa a governar o comportamento da fundação e do piso. O ensaio de cone de areia, executado nesses aterros, muitas vezes aponta compactação superficial adequada, mas o perfil subjacente permanece fofo e heterogêneo, exigindo uma investigação complementar com sondagens SPT para mapear a profundidade real do material não controlado. Ignorar essa dualidade — superfície compactada sobre aterro fofo — já provocou patologias graves em galpões logísticos na região da PR-151, onde trincas surgiram antes mesmo da expedição das primeiras cargas.
Normas técnicas vigentes
ABNT NBR 7185:2016 — Solo — Determinação da massa específica aparente in situ, com emprego do frasco de areia, ABNT NBR 6457:2016 — Amostras de solo — Preparação para ensaios de compactação e ensaios de caracterização, DNIT 092/2006-ES — Terraplenagem — Especificação de serviço (controle de compactação)
Serviços técnicos vinculados

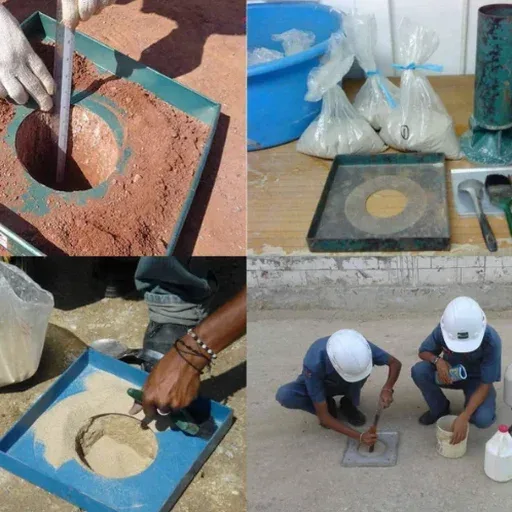

Ensaio de Densidade In Situ com Cone de Areia
Execução conforme NBR 7185 em aterros, subleitos e bases de pavimento, com emissão de laudo contendo Grau de Compactação, desvio de umidade e croqui de localização dos pontos ensaiados.
Acompanhamento de Liberação de Camadas
Supervisão técnica contínua durante a terraplenagem, definindo a malha de pontos de controle e liberando camadas compactadas mediante verificação in situ com cone de areia e análise tátil-visual do material.
Parâmetros típicos
Perguntas comuns
Qual o custo médio de um ensaio de cone de areia em Ponta Grossa?
O valor de referência para um ponto de ensaio com cone de areia, incluindo deslocamento da equipe dentro do perímetro urbano de Ponta Grossa, emissão de ART e laudo técnico, parte de $100.000. O custo final depende do número de pontos contratados e da distância até a frente de obra, especialmente em áreas rurais do município.
Quantos pontos de cone de areia a NBR 7185 exige por camada?
A NBR 7185 não fixa uma quantidade absoluta, mas o DNIT 092/2006-ES recomenda no mínimo um ponto a cada 100 metros de pista por faixa de tráfego, com pelo menos três pontos por camada em áreas de pequena extensão. Em Ponta Grossa, quando a obra está sobre solo residual de basalto, sugerimos adensar a malha para um ponto a cada 50 metros nas primeiras camadas, porque a umidade ótima do material local varia bastante com a chuva.
O ensaio de cone de areia funciona em brita graduada?
Sim, desde que a granulometria do agregado permita a abertura de uma cavidade estável sem desmoronamento. Em brita graduada simples (BGS) usada em bases de pavimento na região de Ponta Grossa, o diâmetro máximo de partícula costuma ser 37,5 mm, o que exige cavidade com diâmetro de 15 a 20 cm. Nossa equipe utiliza um gabarito rígido e raspa a superfície com régua metálica antes do ensaio para evitar que partículas soltas falseiem o volume medido.
Quanto tempo leva para sair o resultado do ensaio?
O resultado preliminar — Grau de Compactação e desvio de umidade — é informado verbalmente ao engenheiro de obra logo após a pesagem final, questão de quinze minutos. O laudo completo, com memorial de cálculo, croqui de localização georreferenciado e comparação com os parâmetros de projeto, é entregue em até 48 horas úteis. Se a obra estiver em fase de liberação acelerada de camadas, podemos emitir um relatório parcial no mesmo dia.
